Konkurs DOM 2023

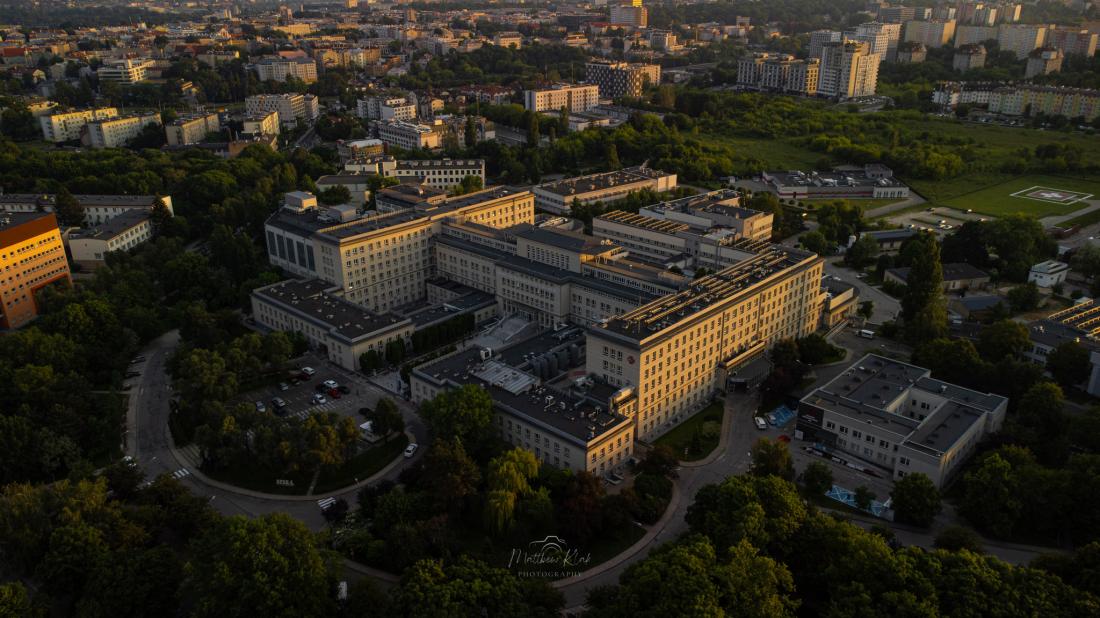

INWESTYCJA:  Samodzielny Publiczny Szpital Kliniczny nr 4 w Lublinie

ul. Jaczewskiego 8, Lublin





Inwestor
Samodzielny Publiczny Szpital Kliniczny nr 4 w Lublinie
ul. Jaczewskiego 8, Lublin
Biuro Projektowe
CZEGEKO Sp. z o.o.
Pl. Gen. Wł. Sikorskiego 2, Kraków
Projektant
architektura
mgr inż. arch. Stanisław Karpiel
Wykonawca
ERBUD Spółka Akcyjna
ul. Franciszka Klimczaka 1, Warszawa
OPIS OBIEKTU

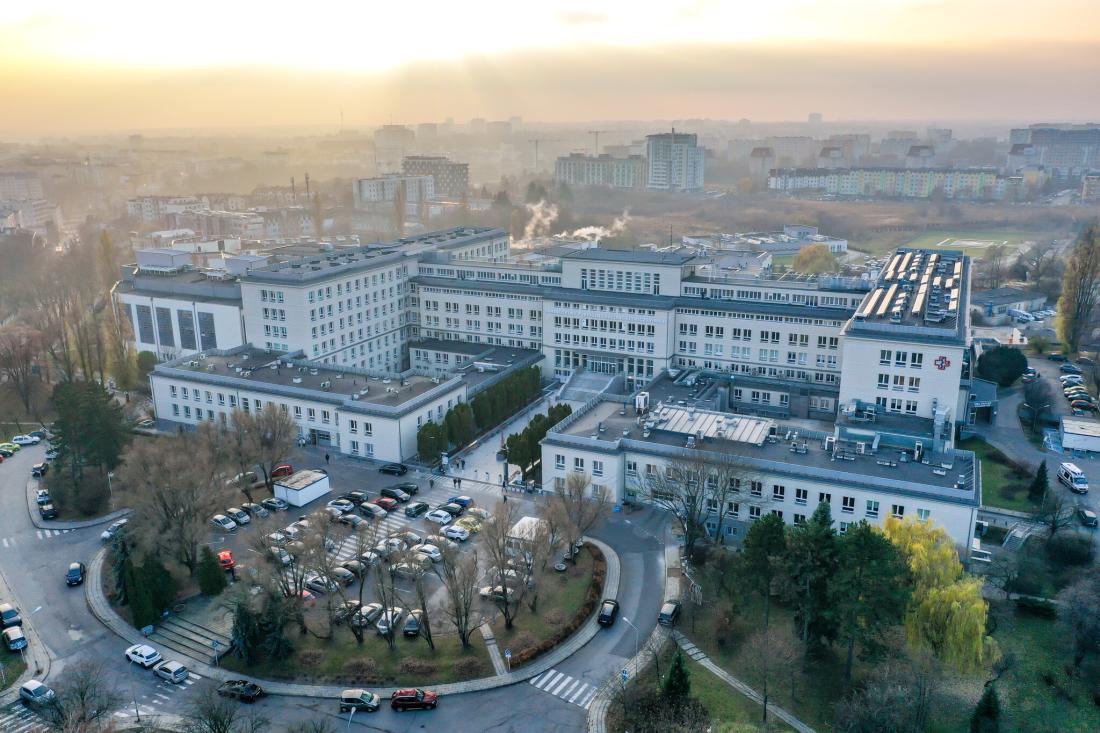

Prace obejmowały termomodernizację Budynku Głównego Szpitala oraz Budynku Polikliniki celem poprawy efektywności energetycznej SPSK Nr 4 w Lublinie.

W wyniku realizacji projektu termomodernizacji poddana została infrastruktura ochrony zdrowia o łącznej powierzchni użytkowej 38 867 m2 i kubaturze 159 567 m3.

Wykonany został następujący zakres prac w Budynku Głównym: zmiana w systemie ogrzewania i c.w.u, docieplenie stropodachów i dachów, docieplenie ścian zewnętrznych, wymiana części okien i stolarki zewnętrznej. W Budynku Polikliniki wykonano: zmianę w systemie ogrzewania, docieplenie stropodachów, modernizację instalacji c.w.u., docieplenie wszystkich ścian zewnętrznych oraz docieplenie ścian piwnic nad gruntem (cokół), wymiana okien oraz wymiana drzwi zewnętrznych.

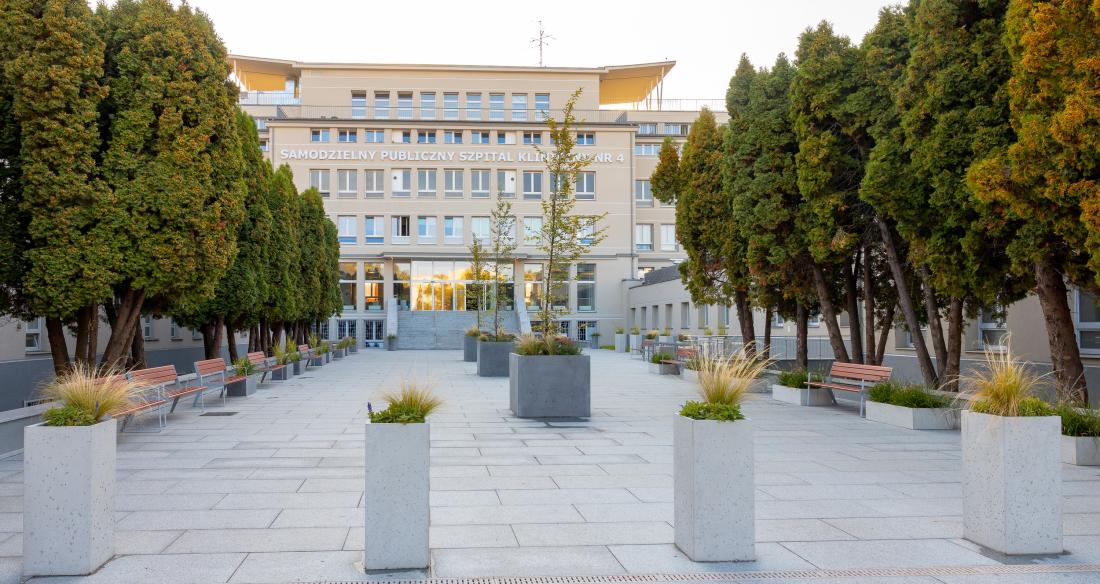

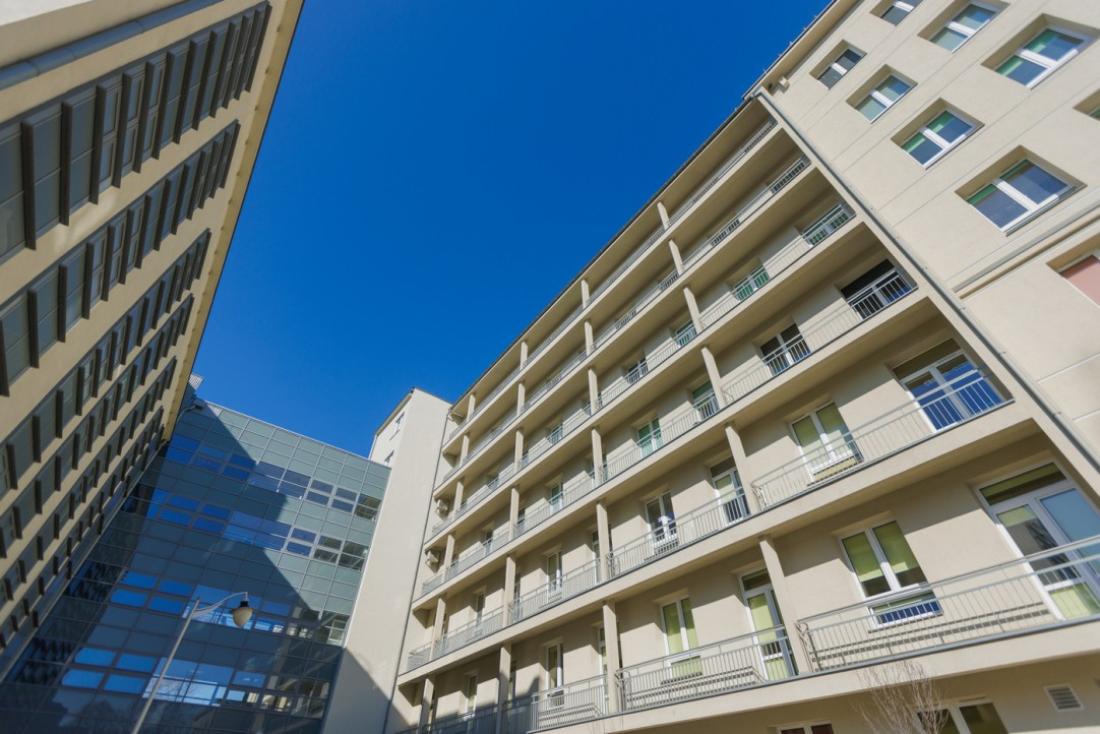

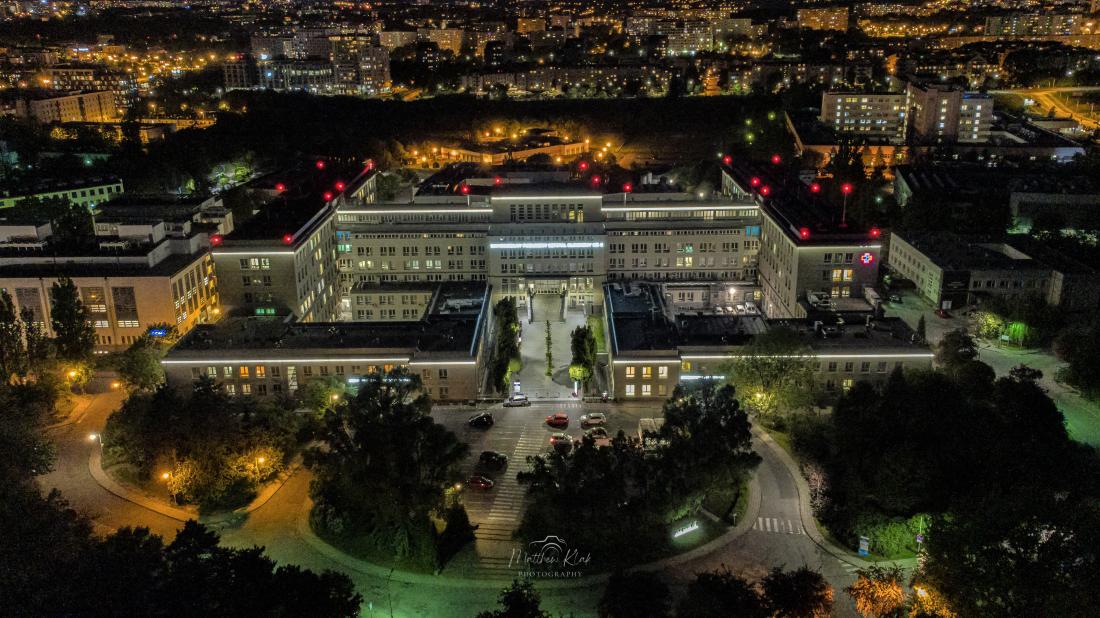

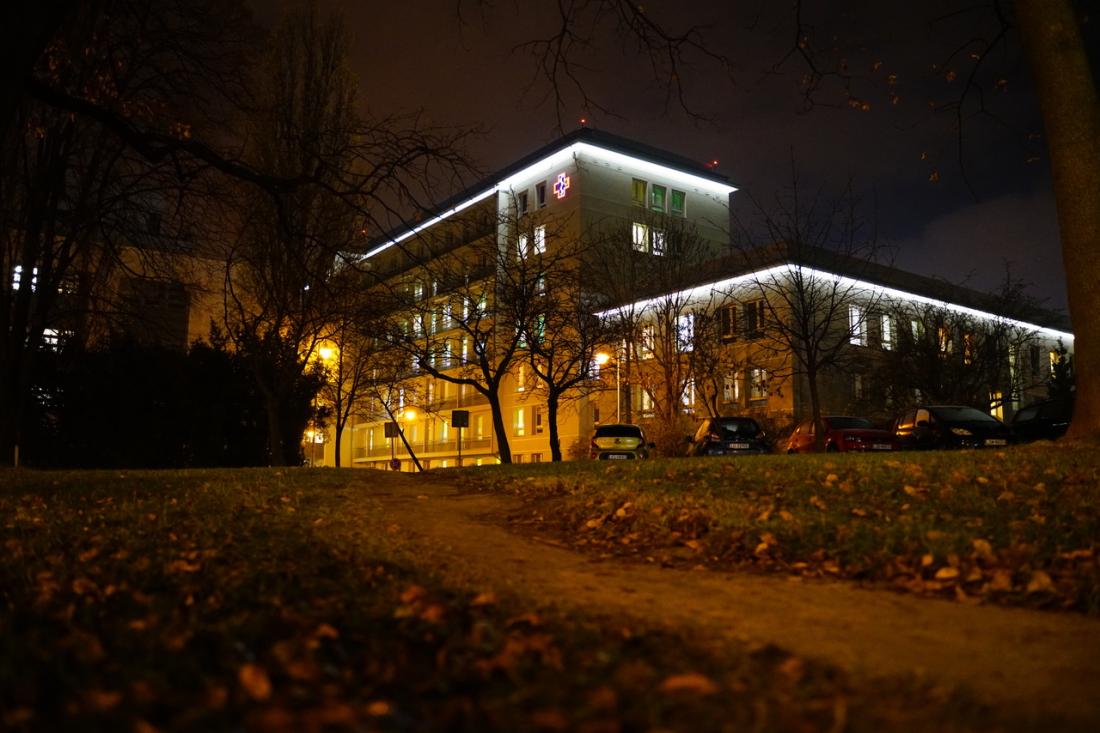

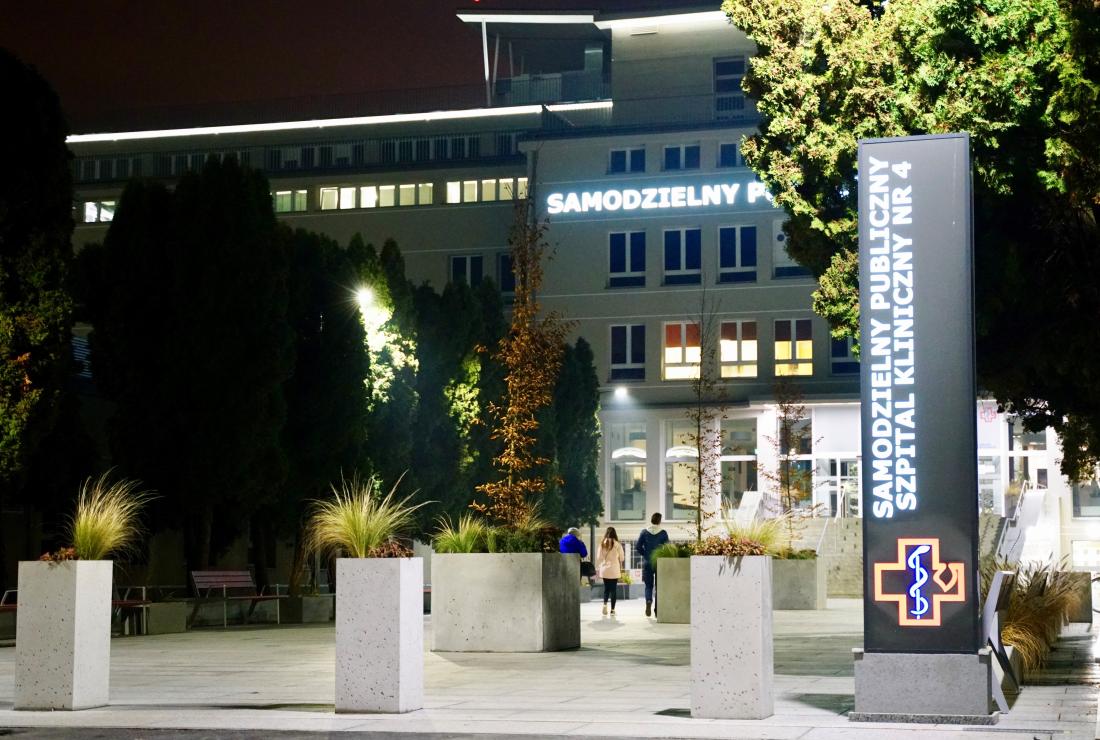

Wykonano izolację termiczną stropów, stropodachów oraz docieplenie ścian zewnętrznych wełną mineralną w technologii BSO uzyskując współczynnik przenikania ciepła U=0,19 W/m2*K. Wymieniono wszystkie obróbki blacharskie na wykonane z blachy tytan-cynk; wykonano nowe pokrycie dachów z papy termozgrzewalnej. Wykonano zabudowę maskującą i tłumiącą hałas z urządzeń zainstalowanych na dachach budynków. Wymieniono stolarkę okienną i balkonową na okna trzyszybowe siedmiokomorowe o współczynniku U=0,9 W/m2*K. Wyremontowano balkony, schody i pochylnie zewnętrzne. Wykonano nowe schody żelbetowe wejścia głównego. Obłożono płytami kamiennymi schody wejściowe oraz plac przed wejściem głównym do szpitala. Charakter modernizacji dopełnia mała architektura okalającą budynki szpitalne oraz nowe logo luminarne na ścianach szpitala. Inwestycja obejmowała usytuowanie i wyeksponowanie logo Szpitala oraz nazwy nad wejściem głównym z zastosowaniem nowoczesnych rozwiązań materiałowych i technicznych.

Została wykonana  instalacja fotowoltaiczna o mocy 49,9kWp oparta na panelach fotowoltaicznych firmy Bruk-Bet PV. Wymieniono oświetlenie tradycyjne na oświetlenie LED na korytarzach kondygnacji technicznej , dla lepszej kontroli urządzeń technologicznych i parametrów sieci zasilającej wprowadzono system monitoringu BMS firmy Schneider Electric pod nazwą Power Monitoring System.

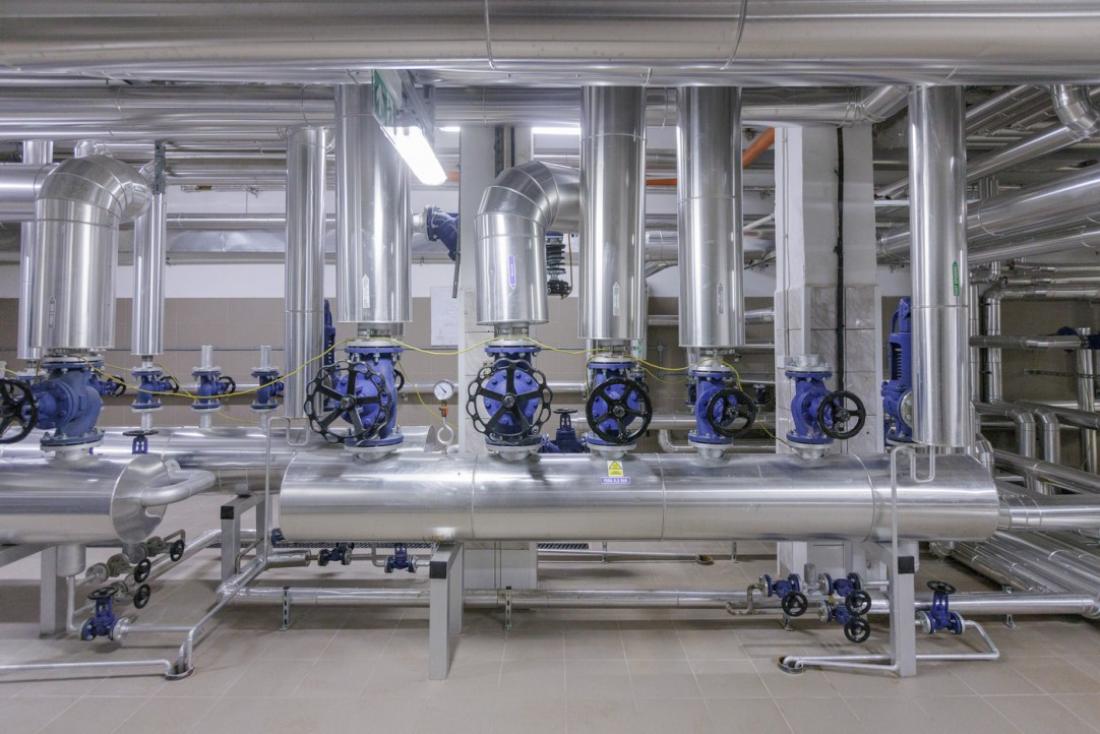

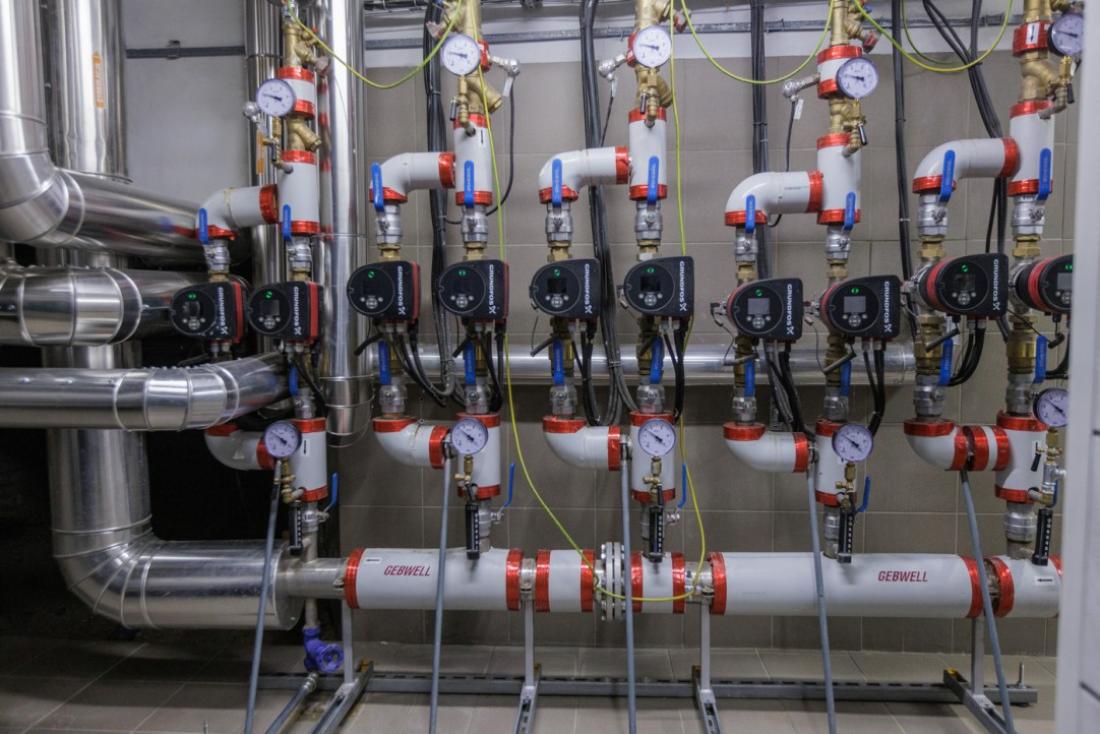

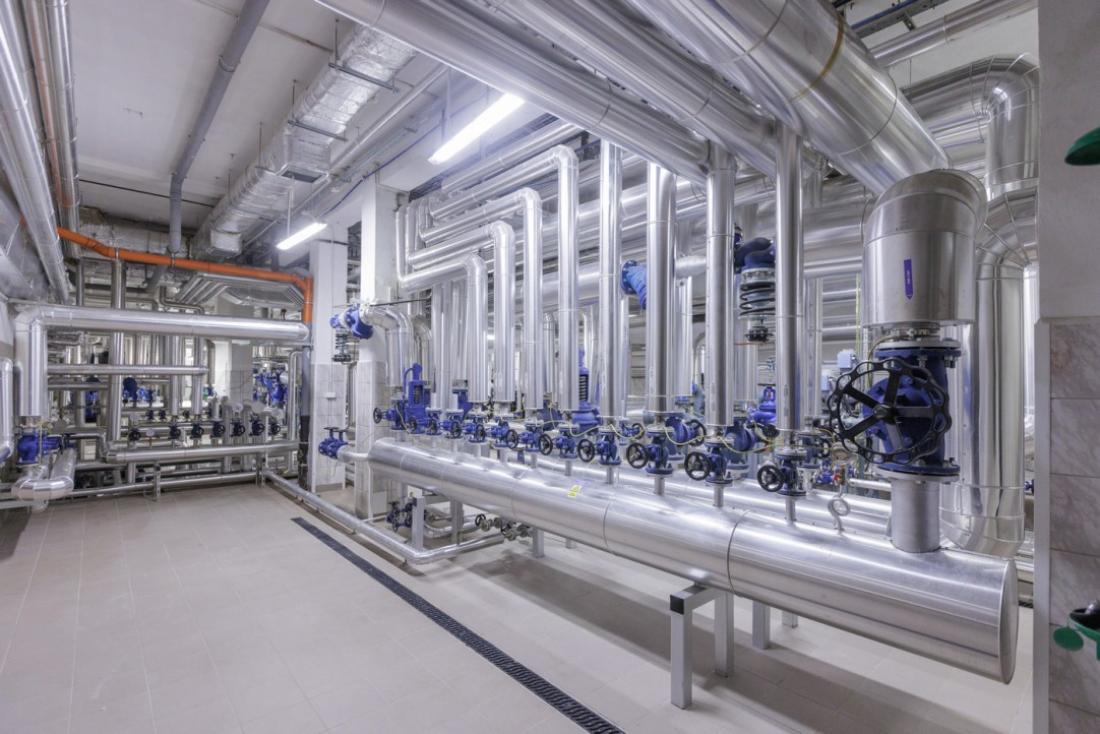

W ramach termomodernizacji Budynku Głównego oraz Polikliniki w zakresie instalacji sanitarnych zastąpiono stare instalacje ciepłej wody użytkowej, cyrkulacji oraz centralnego ogrzewania nowoczesnymi instalacjami. Modernizacja objęła swoim zakresem wymianę wszystkich rurociągów dla w/w instalacji wraz z armaturą regulacyjną i zaporową oraz w odniesieniu do instalacji centralnego ogrzewania wymianę grzejników. Wszystkie wymienione instalacje zaopatrzone zostały w nowoczesne izolacje termiczne spełniające niezbędne wymagania w zakresie ograniczenia strat ciepła, jak również restrykcyjne wymagania przepisów przeciwpożarowych dotyczące nierozprzestrzeniania ognia. Równolegle z wymianą instalacji zrealizowano wymianę serca instalacji czyli węzła grzewczego woda — woda oraz rezerwowego para — woda odpowiedzialnych za dostarczanie dla obiektu ciepłej wody użytkowej oraz wody grzewczej dla systemu centralnego ogrzewania. Wymieniono w tym zakresie wewnętrzną sieć ciepłowniczą od wejścia do obiektu po samo pomieszczenie węzła głównego, urządzenia technologiczne węzła z armaturą regulacyjną oraz zaporową, instalację automatyki kontrolno — pomiarowej oraz instalacje wentylacji węzła. Usprawniono tym samym działanie całego układu grzewczego oraz wydatnie zmniejszono koszty ponoszone na zapewnienie wymaganych dla obiektu mediów. Również w tym wypadku zapewniono zastosowanie niezbędnych izolacji termicznych w trosce o zmniejszenie strat ciepła minimum przy zachowaniu parametrów przeciwpożarowych dotyczących nierozprzestrzeniania ognia. W ramach modernizacji zadbano również o ochronę instalacji cieplej wody użytkowej przed bakterią legionella pneumophila poprzez zainstalowanie generatora dwutlenku chloru, który pracując w trybie ciągłym bezpiecznie dezynfekuje dystrybuowaną na obiekt wodę.



Zastosowane standardy wykonawcze i materiałowe doprowadziły do uzyskania pożądanego efektu końcowego w postaci wymiernych oszczędności w gospodarce energetycznej obiektu.
