INWESTYCJA:  Sala gimnastyczna

Krężnica Jara 321





Inwestor
Gmina Niedrzwica Duża
ul. Lubelska 30, Niedrzwica Duża
Biuro Projektowe
Marcin Marzec INSTAL-TECH
ul. Nowohucka 92A/15, Kraków
Projektant
architektura
mgr inż. arch. Marek Golonka
konstrukcja
mgr inż. Robert Firliński
Wykonawca
INS-BUD PWHU S.C. Dariusz Droździel, Mirosław Szabat
Aleje Racławickie 28A/68, Lublin
OPIS OBIEKTU

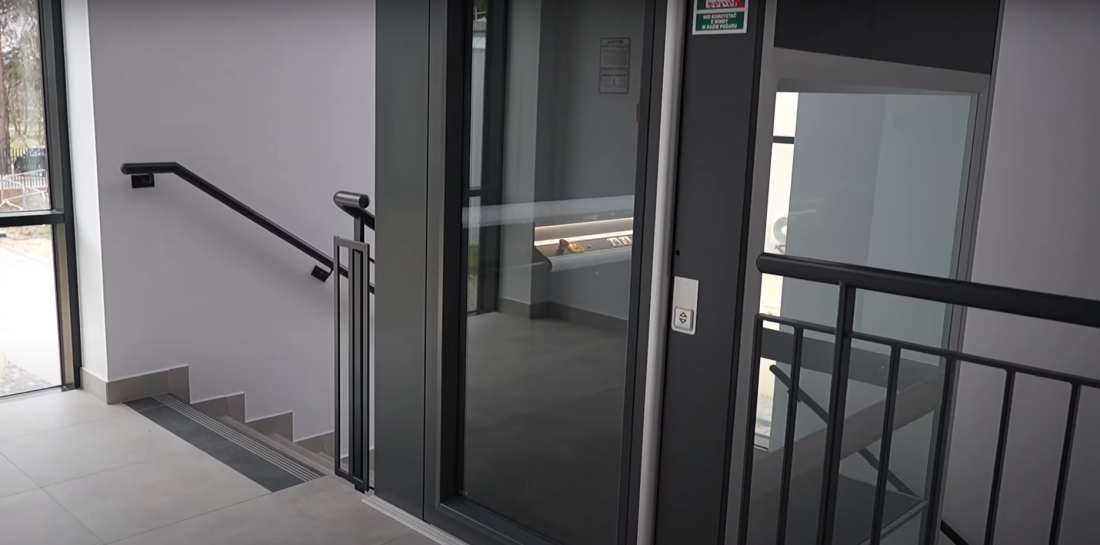

Inwestycja obejmowała budowę Sali gimnastycznej wraz z niezbędnym zapleczem szatniowo sanitarnym oraz z widownią na 90 osób. Obiekt wybudowany z uwzględnieniem potrzeb osób z niepełnosprawnościami.

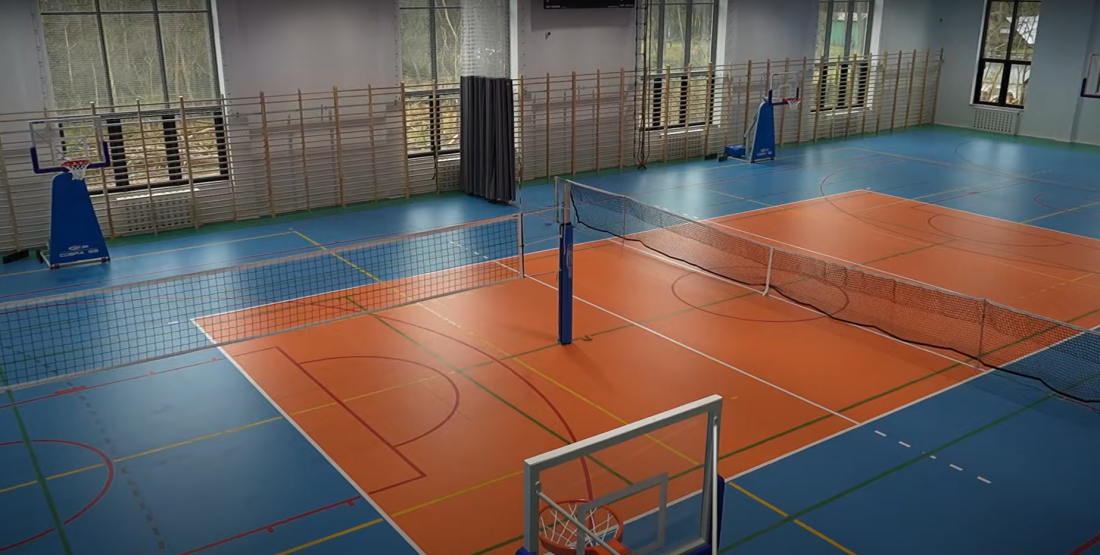

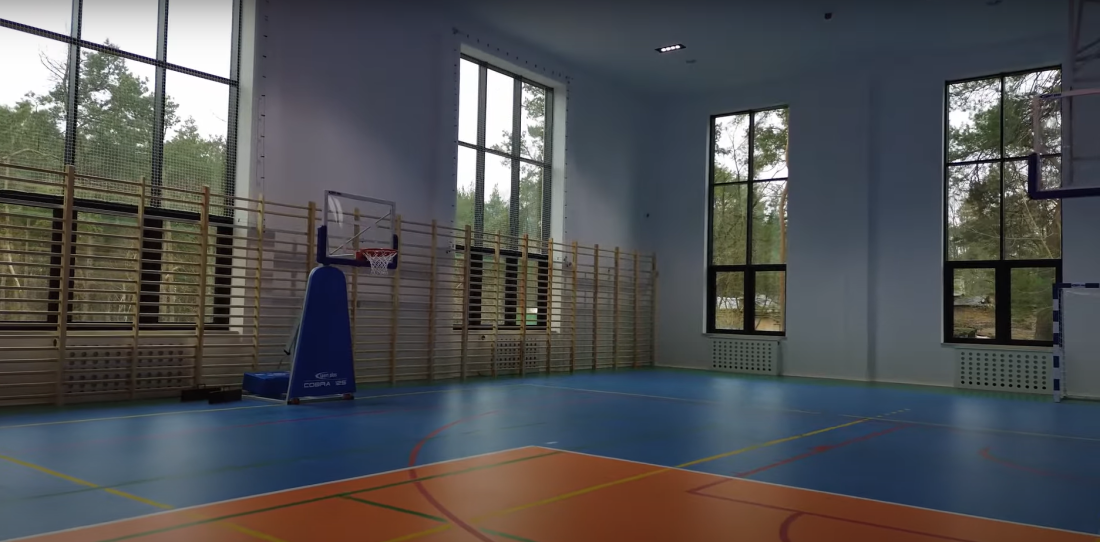

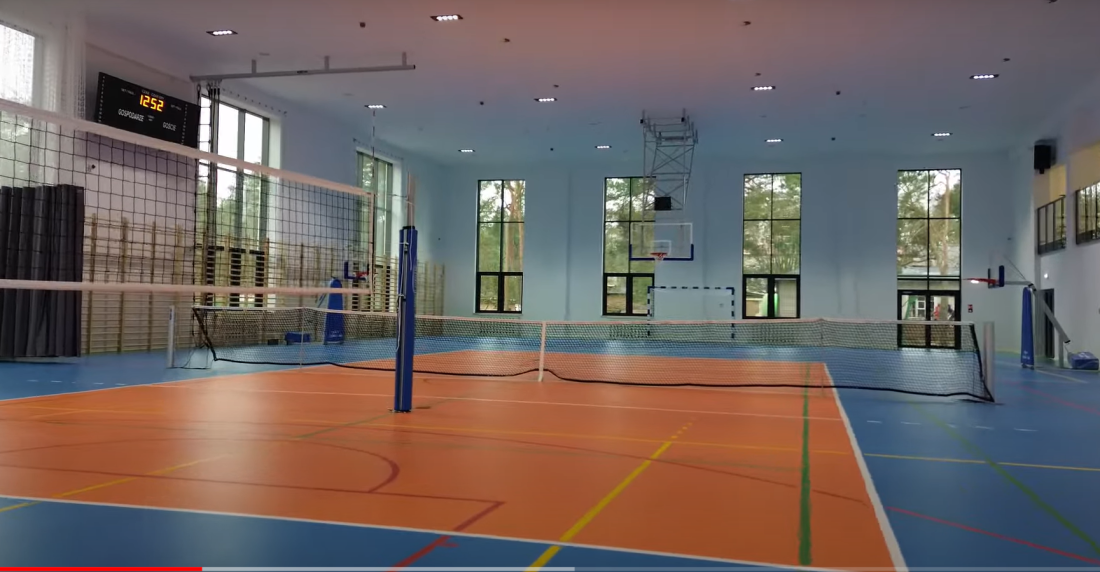

Sala gimnastyczna z pełnowymiarowymi boiskami do gry w piłkę koszykową, piłkę siatkową i tenisa ziemnego, z boiskiem do gry w piłkę ręczną.

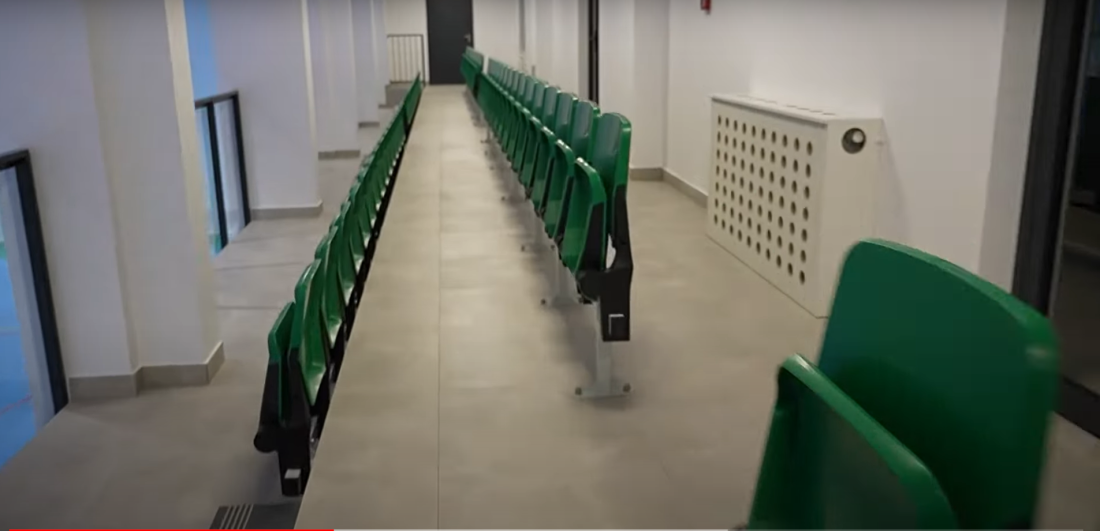

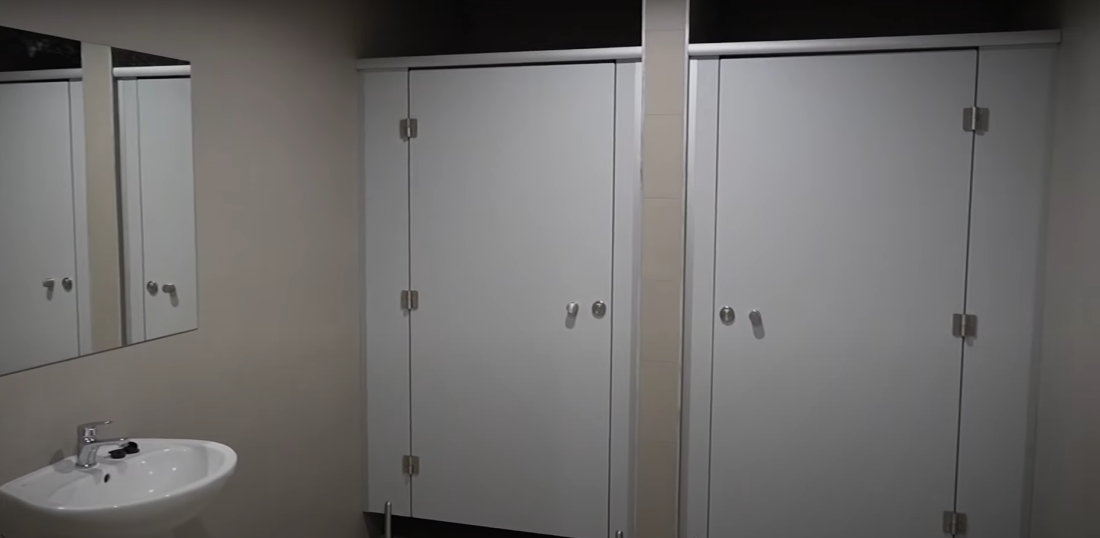

Zaplecze szatniowo-sanitarne sali gimnastycznej obejmujące  : dwukondygnacyjne zaplecze szatniowo-sanitarne z pomieszczeniami dla trenerów z punktem pierwszej pomocy,  gabinetem kultury fizycznej, pomieszczeniem na sprzęt sportowy, antresolą z trybunami, pomieszczeniami technicznymi służącymi obsłudze budynku.

Infrastruktura techniczna:

urządzenia z zakresu zaopatrzenia w wodę, energię elektryczną ,instalację  telekomunikacyjną, gazu, odprowadzenia ścieków i wód opadowych, droga pożarowa, ciągi piesze , dojazdy, miejsca parkingowe.

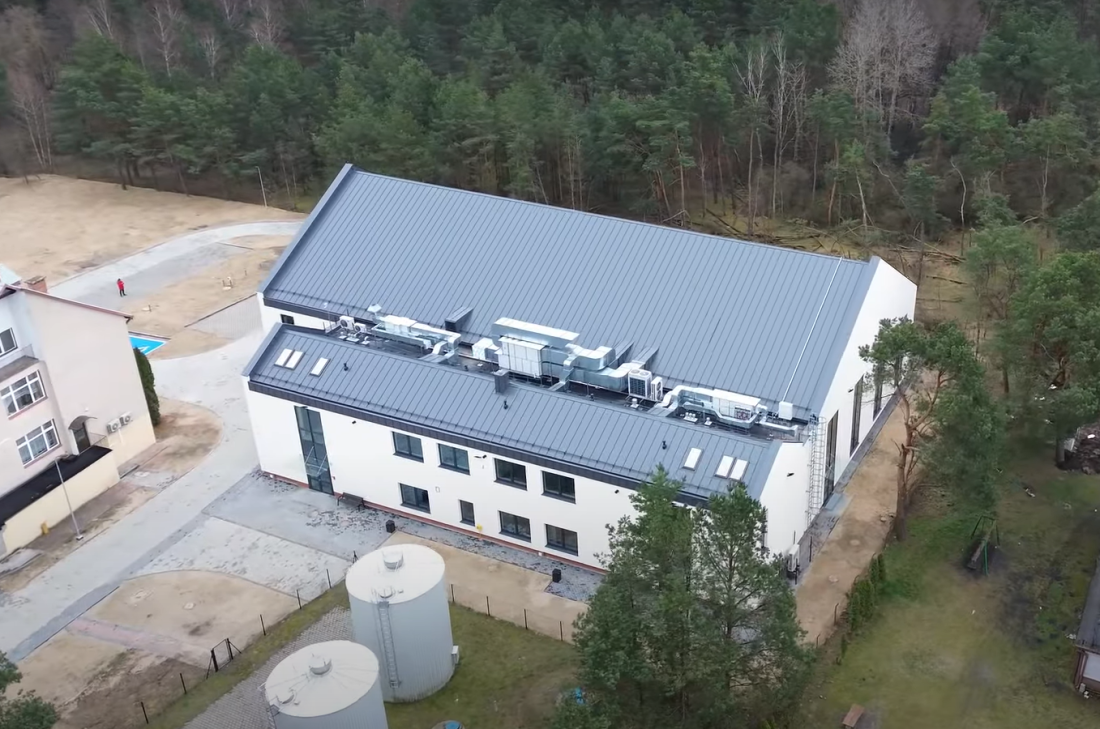

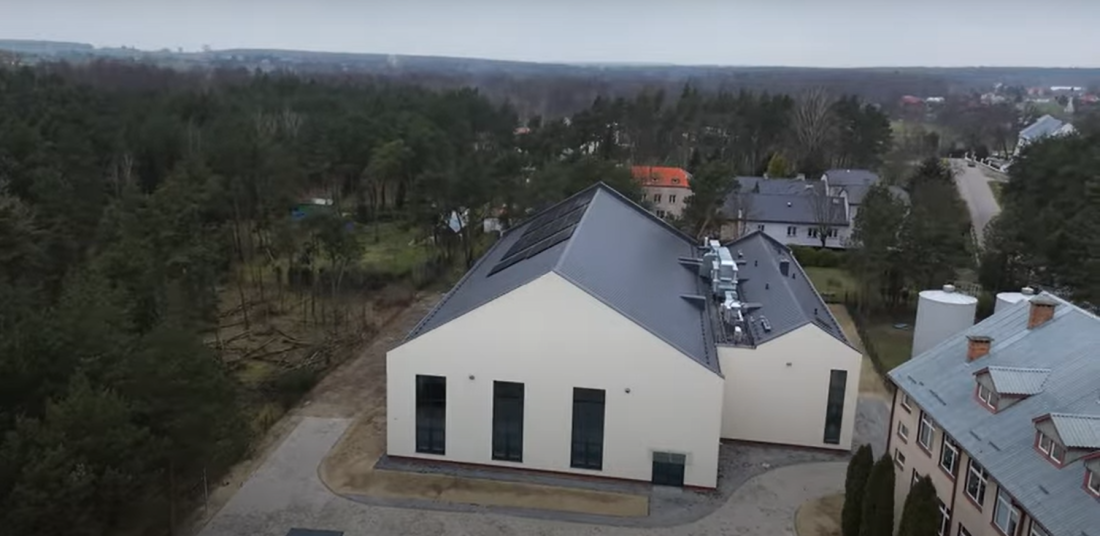

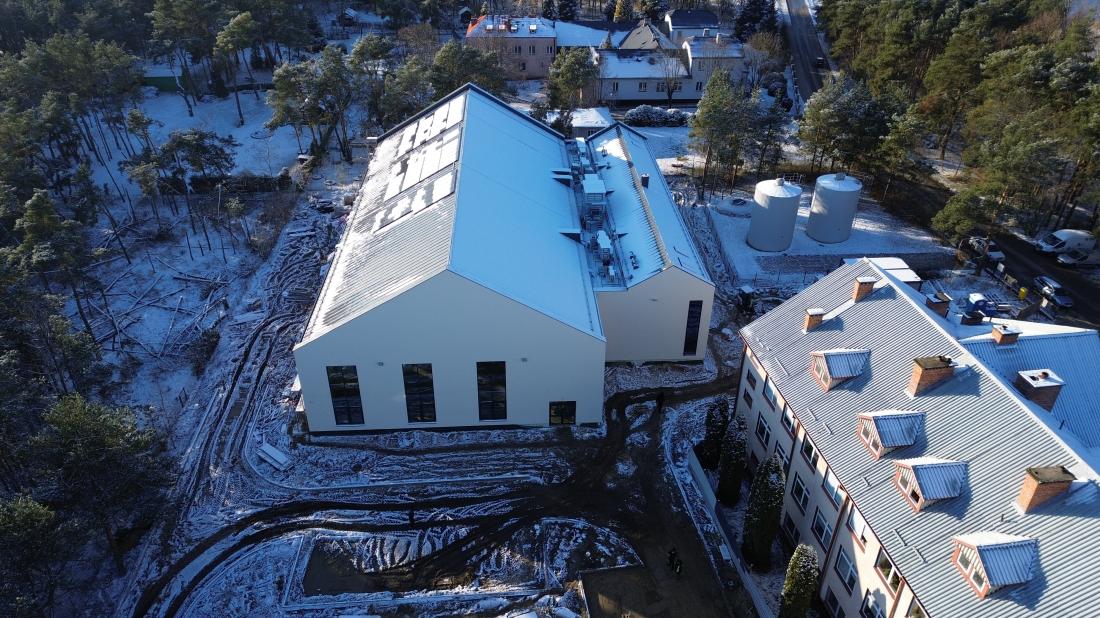

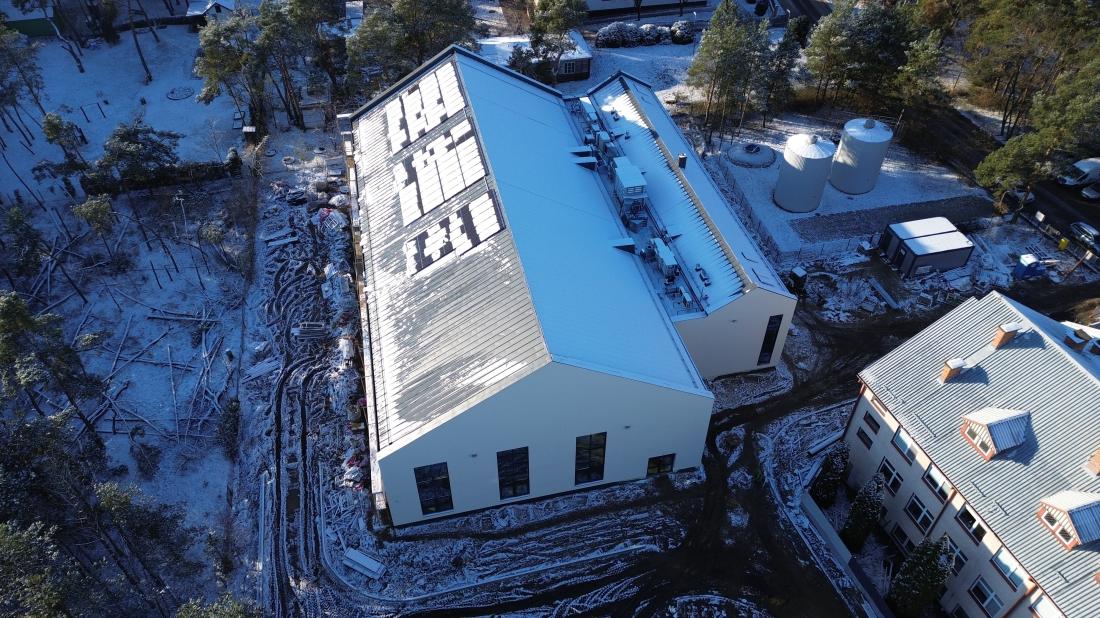

Wolnostojący budynek sali gimnastycznej wraz zapleczem  w formie dwóch prostopadłościanów połączonych łącznikiem. Część wyższa stanowi salę gimnastyczna , cześć niższa pełni funkcję zaplecza sanitarno -szatniowego Część wyższa mieszcząca salę gimnastyczną jednokondygnacyjna. Część niższa obejmująca zaplecze dwukondygnacyjna.

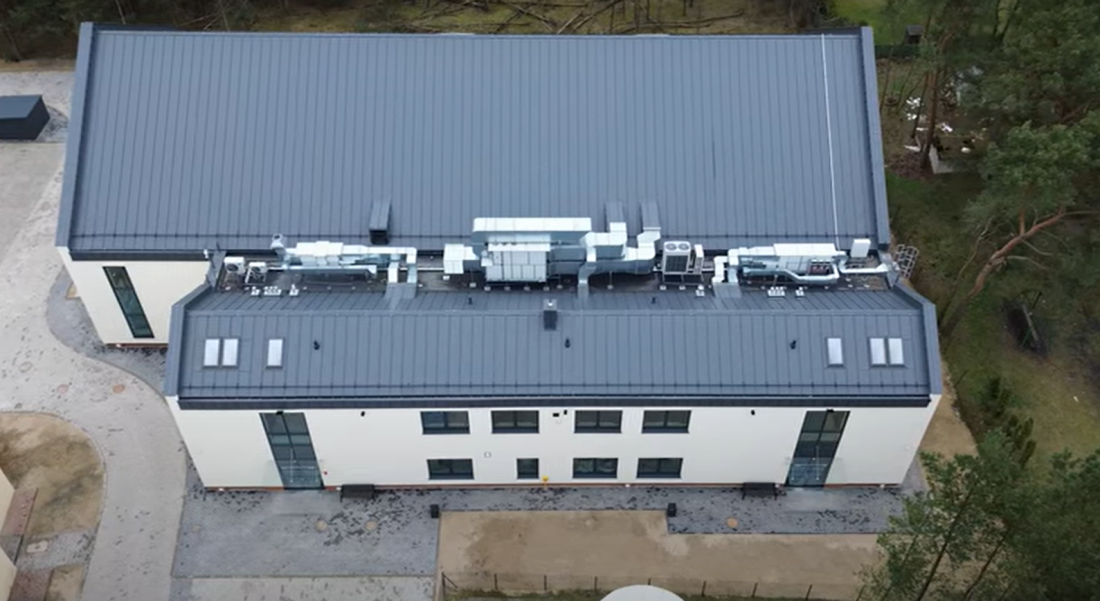

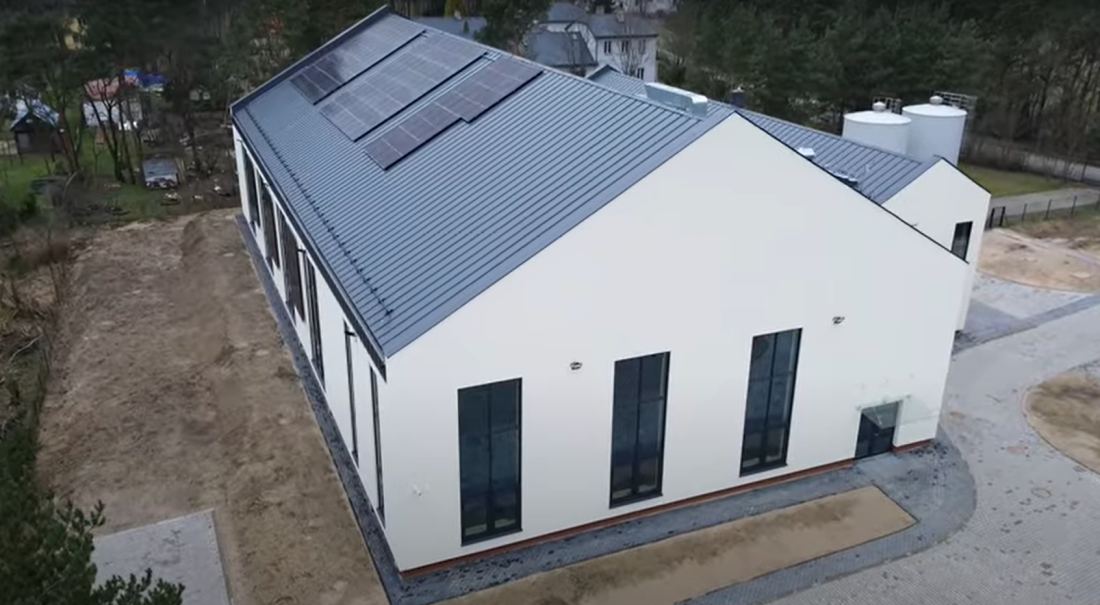

Zarówno sala gimnastyczna jak i cześć niższa mieszcząca  zaplecze przykryte są  dachem dwuspadowym stromym o kącie nachylenia 30 stopni. Dach dwuspadowy wykończony  blachą na rąbek stojący.

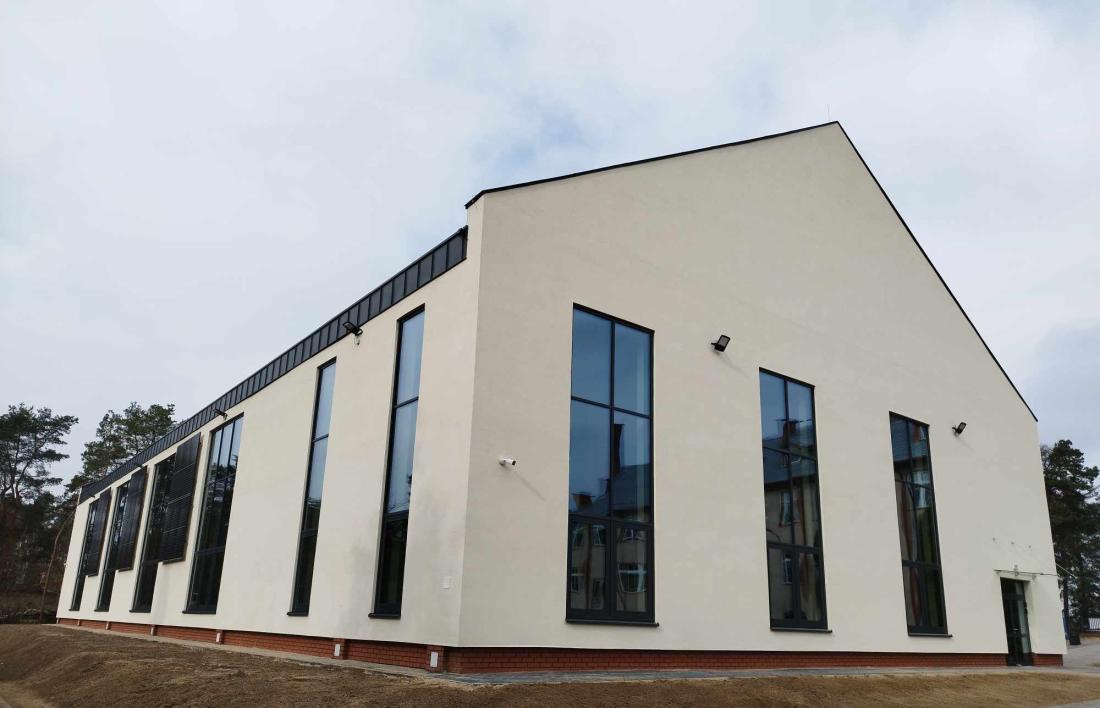

Budynek o ścianach murowanych. Elewacje wykończone tynkiem, przeszklenia z regularnym podziałem.

Bryła łącznika jest prostopadłościenna, kryta stropodachem, o elewacji  z przeszkleniami.

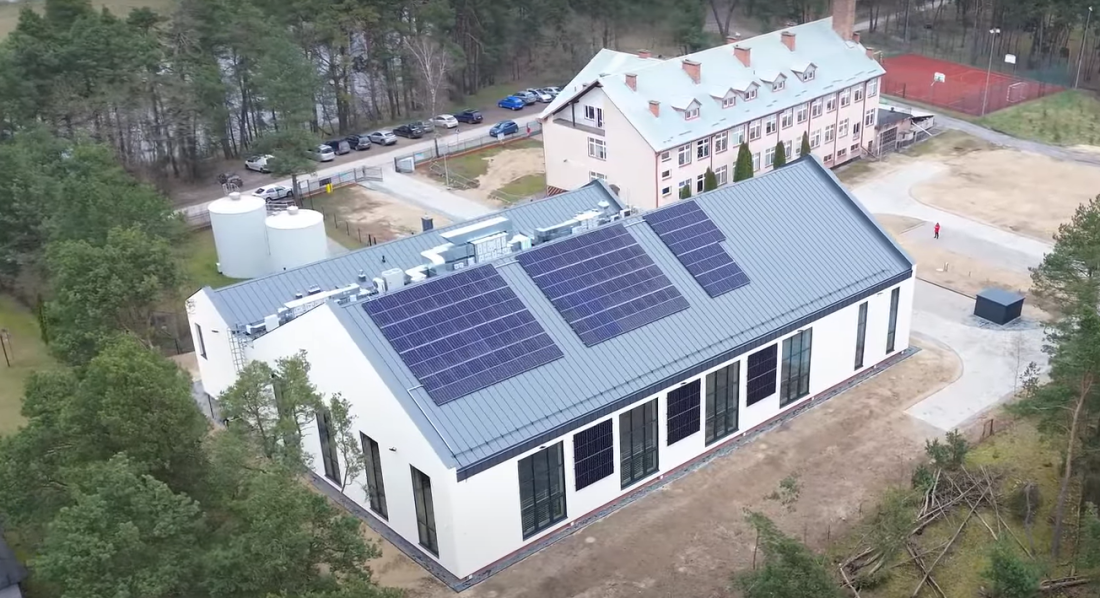

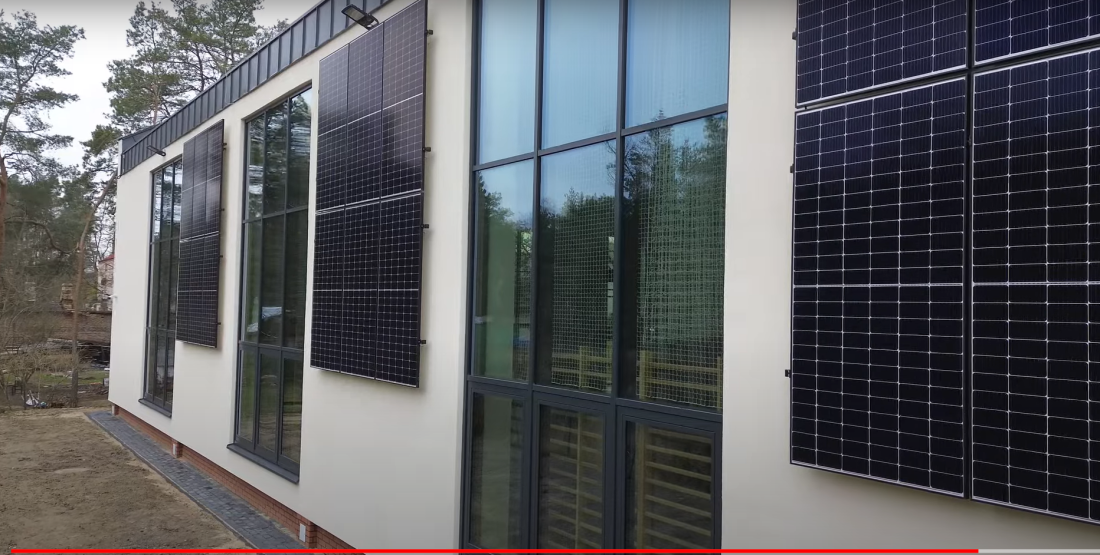

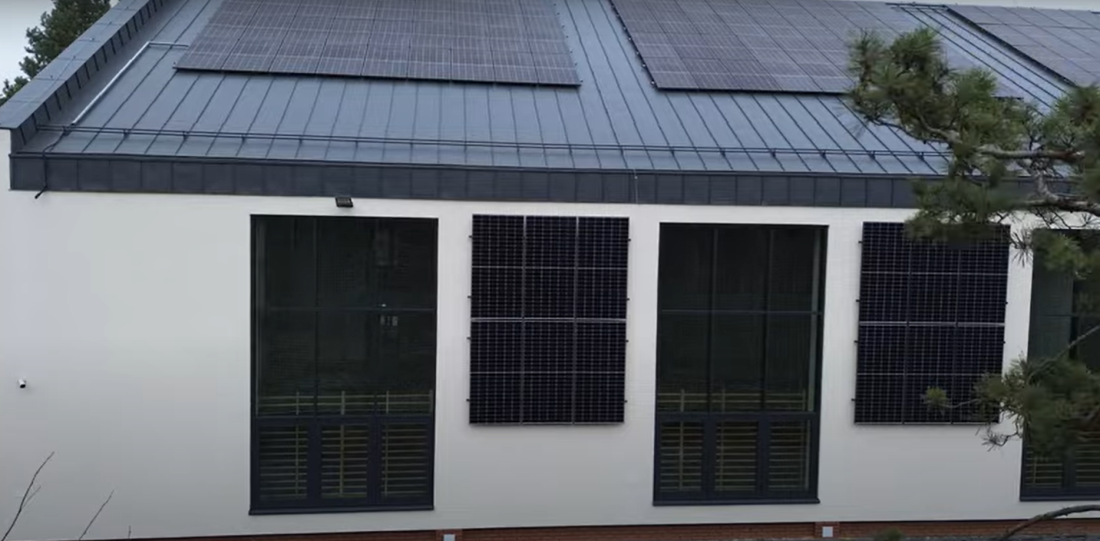

Dla budynku wykonano konstrukcję wsporczą dla zamontowanej instalacji fotowoltaicznej.

Centralne ogrzewanie ze źródłem ciepła w postaci pompy ciepła woda-powietrze oraz kotła gazowego.



Elewacja budynku sali gimnastycznej otynkowana w kolorze piaskowym z miejscowym wykorzystaniem płytek klinkierowych w kolorze naturalnym, nawiązując tym samym do istniejącego budynku.

Więźba dachowa z drewnianych wiązarów kratownicowych, dach dwuspadowy,  wykończony blachą na rąbek stojący w kolorze szarym

Całość kolorystycznie nawiązuję do istniejącej sąsiedniej  zabudowy.
